Jak modul Flexibilní hadice pro KOMPAS-3D pomohl zkrátit dobu návrhu hydraulického systému: případová studie společnosti Fire Systems

Představujeme první veřejný případ použití nového modulu KOMPAS-3D – Flexibilní hadice. Toto je nová aplikace Vybavení: Potrubí k dispozici uživatelům počínaje KOMPAS-3D v18.1. Ohebné hadice se nacházejí všude tam, kde není možné instalovat pevné kovové potrubí. Mohou to být vysokotlaké hadice (HHP) například v hydraulice bagru nebo autojeřábu. Nebo hadice pro přepravu různých médií, například hadice pro svařování plynem nebo doplňování ropných produktů.

Alexander Shalamov, Oleg Besov a Dmitrij Tyurin ze společnosti Fire Systems sdílejí techniky práce s modulem, které použili při návrhu skutečného produktu – hasičského vozu AL-52. Modul podle nich umožnil optimalizovat konstrukční práce na hydraulických komponentech žebříkového vozíku: zkrátit dobu modelování, určit optimální umístění hydraulického zařízení a zlepšit kvalitu projektové dokumentace.

Plná verze článku byla zveřejněna v časopise „CAD a grafika“.

Alexandr Šalamov,
hlavní designér

Oleg Besov,
Vedoucí inženýr

Dmitrij Tyurin,
konstruktér

Některé techniky pro práci s KOMPAS-3D jsme poprvé použili při návrhu nově vyvinutého produktu – hasičského vozu AL 52 Hlavní prvky tohoto návrhu: základní podvozek, nosný rám, plošina, zvedací a otočné zařízení, teleskopické schodiště s výtahovým systémem. , elektrohydraulický řídicí systém, komunikace s vodní pěnou.

Při práci na projektu jsme měli možnost vyzkoušet nové prostředky z našeho obvyklého CAD systému, který byl dostupný s vydáním KOMPAS-3D v18.1. Nejoblíbenější a tedy pro nás nejzajímavější bylo použití modulu Pružné hadice. S jeho pomocí jsme mohli přehodnotit optimální umístění prvků hydraulického systému v návrhu výrobku. Hydraulický systém je v našem případě soustava hydraulických pohonů a hydraulických zařízení spojených hydraulickým vedením, která je určena k pohonu komponentů a mechanismů navržených výrobků pomocí hydraulické energie.

Výchozími daty pro práci na trojrozměrném modelu hydraulických prvků a systému jako celku jsou schémata hydraulických obvodů a schémata zapojení. Zároveň dostupnost 3D modelů zakoupených hydraulických komponentů a modelů hydraulických pohonů značně zjednodušuje práci. Všechny uvedené komponenty jsou samozřejmě vyvinuty podle požadavků technických specifikací a parametry jsou potvrzeny výpočty.

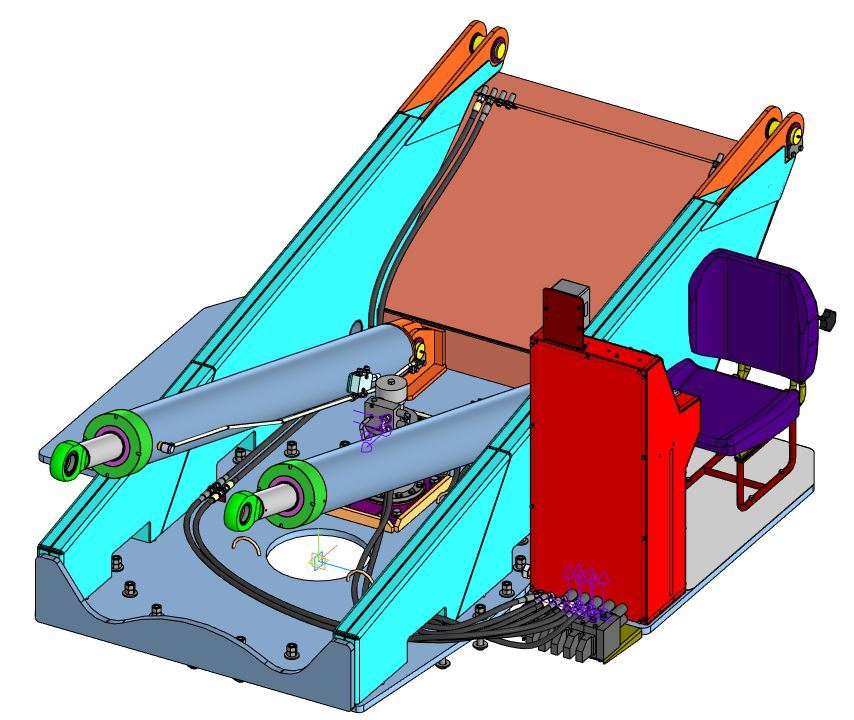

3D modely prvků hydraulického zařízení jsou umístěny v sestavách komponentů výrobku a jsou vzájemně propojeny pomocí modelů hydraulických vedení vyrobených podle schématu zapojení. Příkaz softwarového modulu „Vybudovat hadici“. Pružné hadice umožnila navrhnout modely vysokotlakých hadic (HHP), které se používají v jednotkách a mechanismech tam, kde není možné propojit hydraulické komponenty s pevným hydraulickým vedením (potrubím). Na Obr. Obrázek 1 ukazuje příklad umístění hadicové hadice v 3D modelu zvedacího a otočného zařízení AL-52.

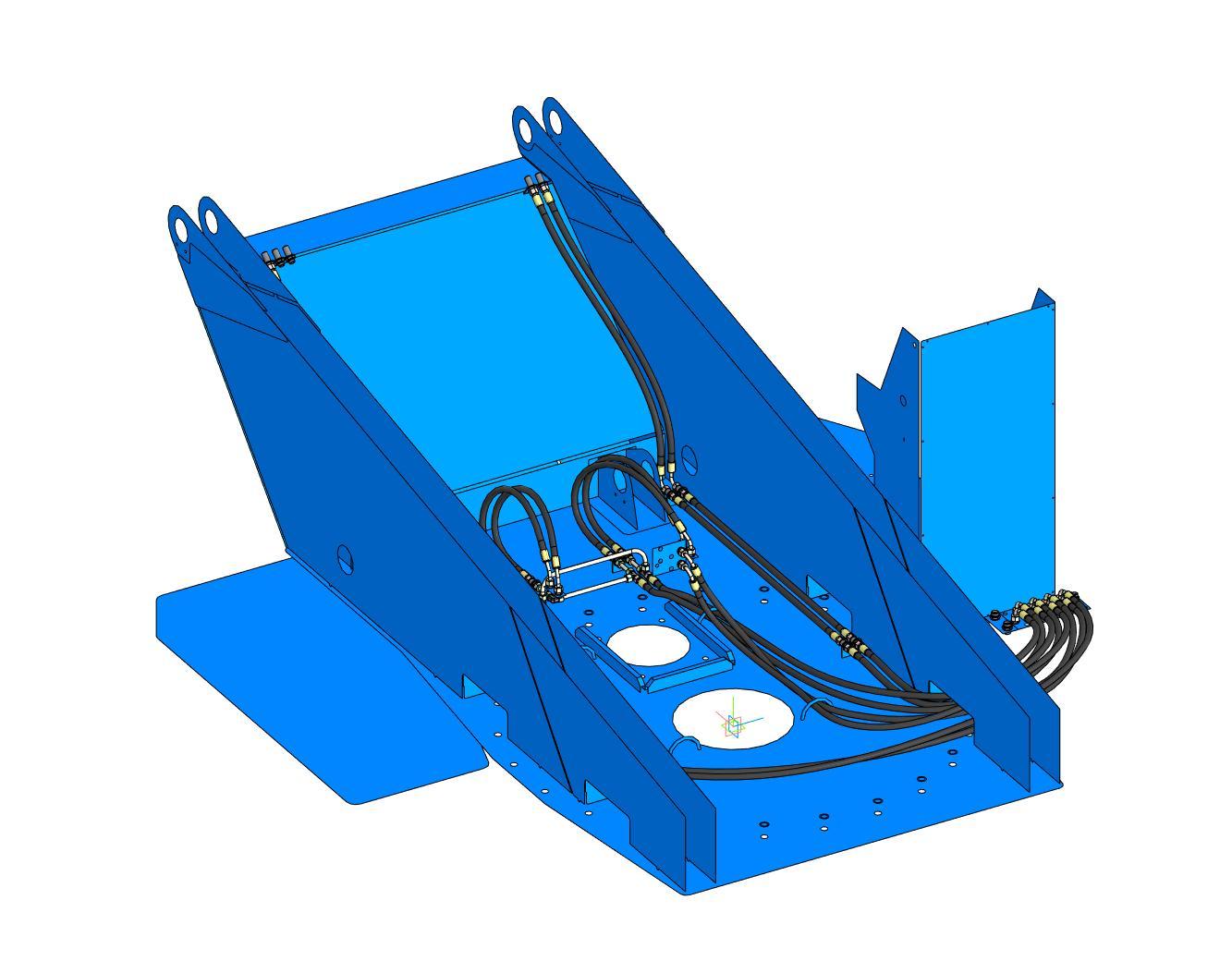

Pro optimalizaci práce při modelování objímek jsme použili techniku ​​návrhu modelu sestavy „Kopírování geometrických objektů“. Obrázek 2 ukazuje model sestavy s objekty vytvořenými operací „Kopírovat objekty“, ve kterých jsou umístěny simulované RVD.

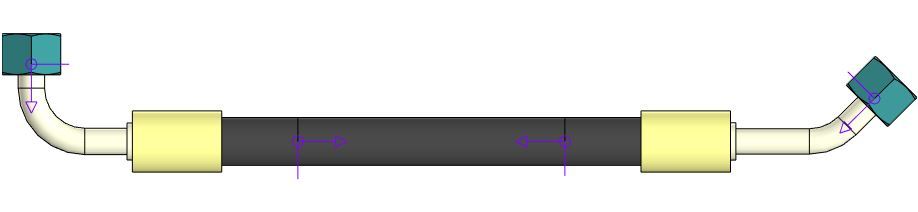

Modul Pružné hadice vybavené šablonami, které představují model sestavy ve formátu A3D. Pomocí šablon modulů naši specialisté vyvinuli své vlastní (zakázkové) šablony RVD. Na Obr. Obrázek 3 ukazuje jako příklad hotový 3D model sestavy takové vysokotlaké hadice.

Stáhněte si zkušební verzi KOMPAS-3D v18.1 a seznamte se s možnostmi aplikace Equipment: Pipelines

Pro každý komponent sestavy jsou specifikovány tyto vlastnosti: název, označení dle specifikací a materiál, který umožňuje získat MCC sestavy a její složení.

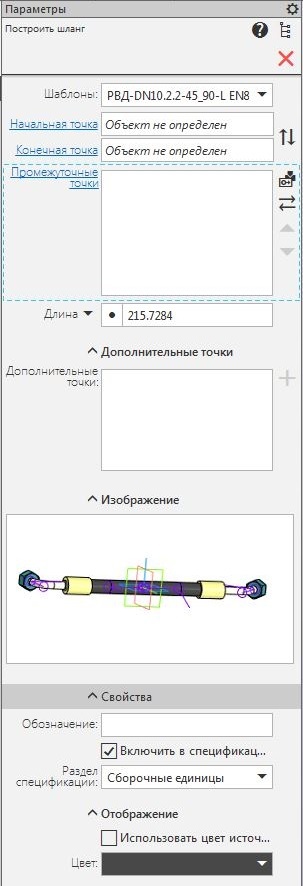

Funkčnost softwarového modulu je navržena tak, aby jeho vývoj nezpůsoboval potíže. Příklad okna „Parametry“ je na obr. 4. V okně můžete vybrat šablonu ze seznamu poskytnutého vývojářem nebo vytvořeného uživatelem. Je možné zvolit počáteční a koncový bod pro připojení hadice. Pokud je hadice položena podél určité cesty (například v přítomnosti mezilehlých upevňovacích prvků), jsou přidány mezilehlé body. Při vytváření hadice je automaticky určena její délka a v případě potřeby lze délku nastavit nebo změnit ručně.

Pokud je délka menší než přijatelná, zobrazí se odpovídající zpráva – a příkaz nelze provést. Při vytváření dalších bodů lze RVD posunout (posunout) vzhledem k původní poloze. Po určení všech parametrů hadice uživatel potvrdí s týmem finální tvar navrženého produktu a přistoupí k práci na dalším. Navržené hadice lze v případě potřeby použít vícekrát. Chcete-li to provést, v softwarovém modulu Pružné hadice Je zde příkaz „Znovu přiložit hadici“.

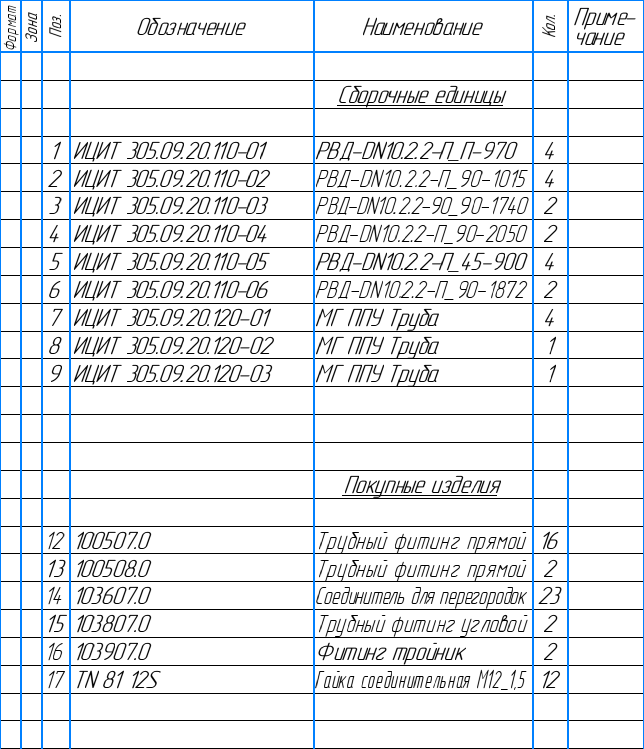

V aplikaci můžete získat specifikaci sestavy, ve které byly modely hadic použity. Příklad takové specifikace – na Obr. 5.

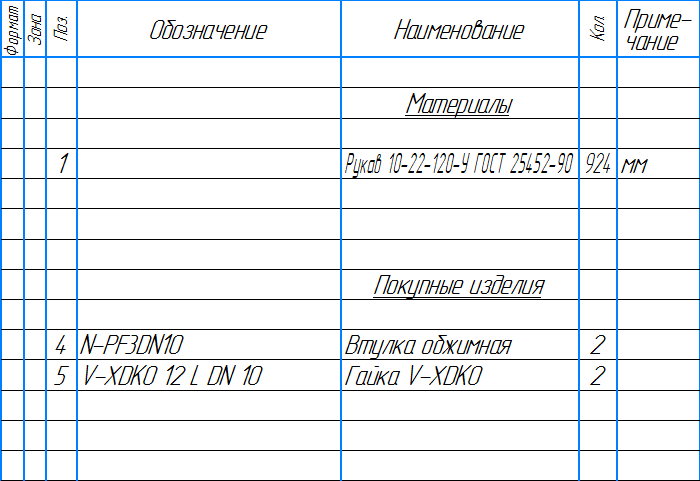

Specifikace pro každou hadici lze získat z jejího modelu, který obsahuje i délku hadice (obr. 6).

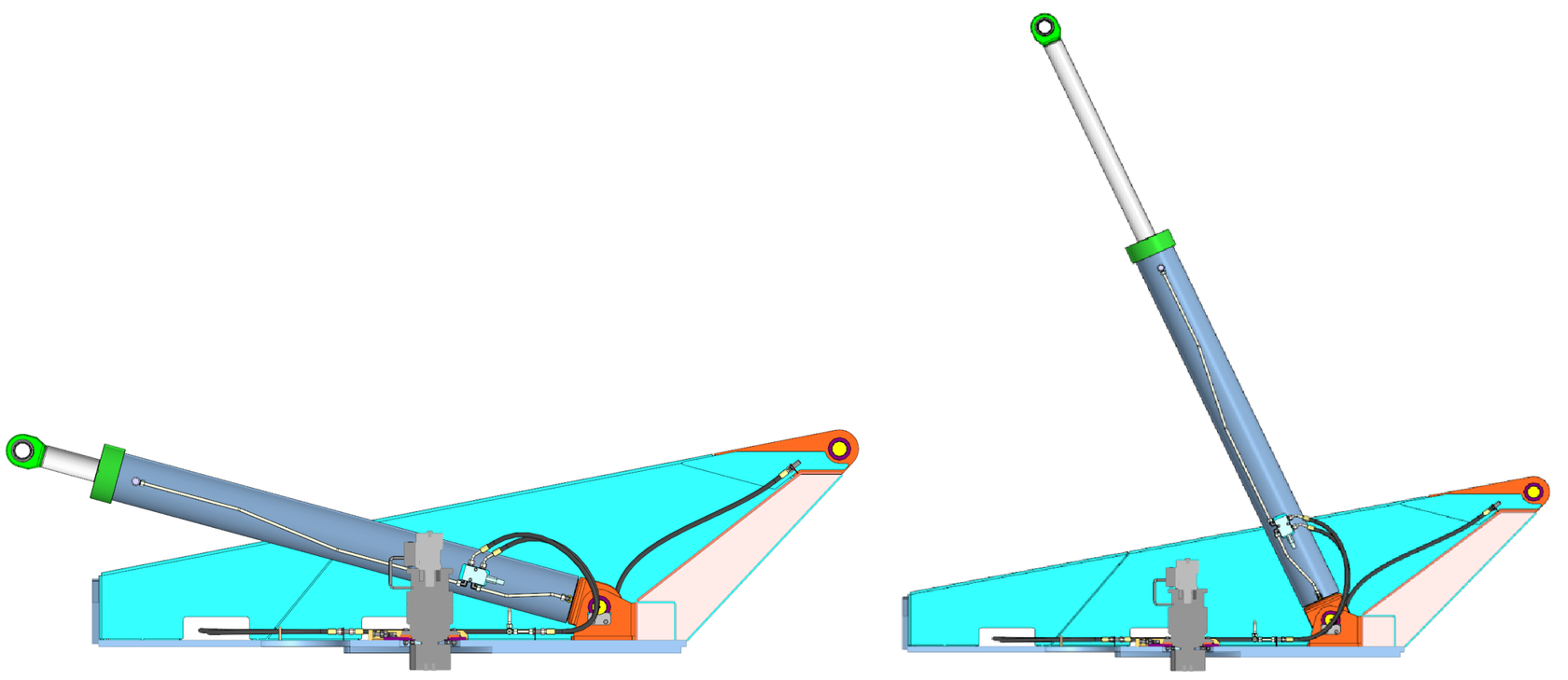

V hydraulickém systému RV jsou pohyblivá zařízení a hydraulické hnací mechanismy často spojeny. Modul Pružné hadice umožňuje simulovat hadici pro takové komponenty a mechanismy a sledovat trajektorii hadice pomocí možností nástrojů KOMPAS 3D. Na Obr. 7 je vidět změna trajektorie polohy hadice hadice po změně úhlu sklonu hydraulického válce při jeho vysouvání na příkladu parametrického 3D modelu zvedacího a otočného zařízení AL-52.

Modul Pružné hadice umožňuje přejít k návrhu prvků hydraulického systému pomocí modernějších metod a zkrátit dobu potřebnou k dokončení konstrukčních prací na hydraulických agregátech.

Proces návrhu tedy představuje možnost vybrat šablonu pro modelovanou hadici, napojit ji na spojovací body a nastavit uživatelské parametry (délku a mezilehlé body). Trajektorie bude určena automaticky.

V praxi musí modul poskytovat možnost ovládat poloměr ohybu navržené hadice. V dnešní době lze kontrolu minimálního poloměru ohybu při instalaci hadicové hadice do jednotky provádět tradičními metodami pomocí sady nástrojů KOMPAS-Graph. Vývojáři modulu Flexibilní hadice však oznámili možnost, že se taková funkce objeví v blízké budoucnosti.

Shrneme-li použití modulu, došli jsme k závěru, že použití nových technik pro navrhování prvků hydraulického systému nám přineslo následující výhody:

• zkrácení doby potřebné pro modelování prvků hydraulického systému,
• schopnost určit optimální umístění hydraulického zařízení,
• zkvalitnění projektové dokumentace,
• schopnost rychle provádět změny modelu součástí hydraulického systému.
