Zákazník chce vést po ulici kovovou trubku D40 podél sendvičových panelů, přičemž tato trubka je zajištěna střešními šrouby (svorky na trubky se samořeznými šrouby). Tahle představa se mi vůbec nelíbí.

Hmota trubky s kabelem není velká, hned tak nespadne, ale co bude za pár let Ke korozi jistě povede série událostí sníh/déšť/dobře živení holubi/led/vítr odborného listu v místě, kde šroub vstoupí a celá pevná trubka spadne dolů.

Otázka 1. Má někdo fotografie takových montáží v průběhu času? Pro argumentaci. Otázka 2. Připevnil někdy někdo sendvičové panely na profesionální plech? Existují spolehlivá řešení?

Rádio

21.02.2018 ve 20:03:33

siemens napsal: Nemá někdo fotky takových montáží v průběhu času? Pro argumentaci.

Někde byla fotografie příchytek přišroubovaných pod zvlnění samořeznými šrouby s podélně položeným kabelem, ale nebude vhodná k argumentaci, protože Po 6 letech je vše jako nové.

megrad

21.02.2018 ve 20:17:04

siemens napsal: Zákazník chce vést po ulici kovovou trubku D40 podél sendvičových panelů, přičemž tato trubka je zajištěna střešními šrouby (svorky na trubky se samořeznými šrouby).

Šrouby odpadnou, tento článek asi vydrží déle. Jsou v okolí nějaké směry nebo rohy?

Udělal jsem tu práci – hlavní věcí je vyhnout se vděčnosti.

siemens

21.02.2018 ve 20:20:21

radio napsal:

siemens napsal: Nemá někdo fotky takových montáží v průběhu času? Pro argumentaci.

Někde byla fotografie příchytek přišroubovaných pod zvlnění samořeznými šrouby s podélně položeným kabelem, ale nebude vhodná k argumentaci, protože Po 6 letech je vše jako nové.

Rádio, Každopádně dej fotku, bude se hodit.

Rumato

21.02.2018 ve 20:20:43

siemens, Nýty? Myslím, že to bude spolehlivější.

siemens

21.02.2018 ve 20:22:22

megrad napsal:

siemens napsal: Zákazník chce vést po ulici kovovou trubku D40 podél sendvičových panelů, přičemž tato trubka je zajištěna střešními šrouby (svorky na trubky se samořeznými šrouby).

Šrouby odpadnou, tento článek asi vydrží déle. Jsou v okolí nějaké směry nebo rohy?

megrad, taky jsem přemýšlel o závitových nýtech, pak vše nalakovat stejnou barvou jako panel. Pochybnosti ale stále přetrvávají. V blízkosti není nic, délka trasy v potrubí je přibližně 40 metrů. Zbytek jde po nadjezdu.

Elektrikář CC

21.02.2018 ve 20:22:34

Nějak jsem před pár lety musel tác po takové stěně projet. Pravda, uvnitř. V žlabu je kabel 5×10.

Zpočátku chtěli konzoly namontovat na svorníky a provrtat panel. Ale pak je jednoduše přišroubovali samořeznými šrouby.

siemens

21.02.2018 ve 20:27:59

Rumato napsal: siemens, Nýty? Myslím, že to bude spolehlivější.

Rumato, také to zvažuji jako možnost, ale pochybnosti vyžadují praxi používání a fotografie po 5-10 letech provozu :)

siemens

21.02.2018 ve 20:30:40

Elektrikář CC napsal: Nějak jsem před pár lety musel tác po takové stěně projet. Pravda, uvnitř. V žlabu je kabel 5×10.

Zpočátku chtěli konzoly namontovat na svorníky a provrtat panel. Ale pak je jednoduše přišroubovali samořeznými šrouby.

Elektrikář CC, Moje podmínky instalace jsou ulice. Uvnitř je to snazší, nic se nevylije na spoj a netvoří se led.

Rumato

21.02.2018 ve 20:31:22

siemens, Je nepravděpodobné, že byste našli recenze. Tato technologie je poměrně náročná na práci, je mnohem snazší utáhnout šroub.

BV

21.02.2018 ve 20:33:01

siemens napsal: Hmota trubky s kabelem není velká, hned tak nespadne, ale co bude za pár let Ke korozi jistě povede série událostí sníh/déšť/dobře živení holubi/led/vítr odborného listu v místě, kde šroub vstoupí a celá pevná trubka spadne dolů.

Záleží jaké šrouby a jak často. Pozinkovaný je v pořádku. Jaká je tloušťka plechu. Pro jistotu můžete šroub a otvor namazat tmelem nebo jej upevnit přes těsnění – například stejnou samořeznou podložku, ale mezi svorku a vlnitý plech.

megrad napsal: Šrouby odpadnou, to asi vydrží déle článek

Molly – budou tam velmi velké díry a trny vám nedovolí zatlačit dovnitř.

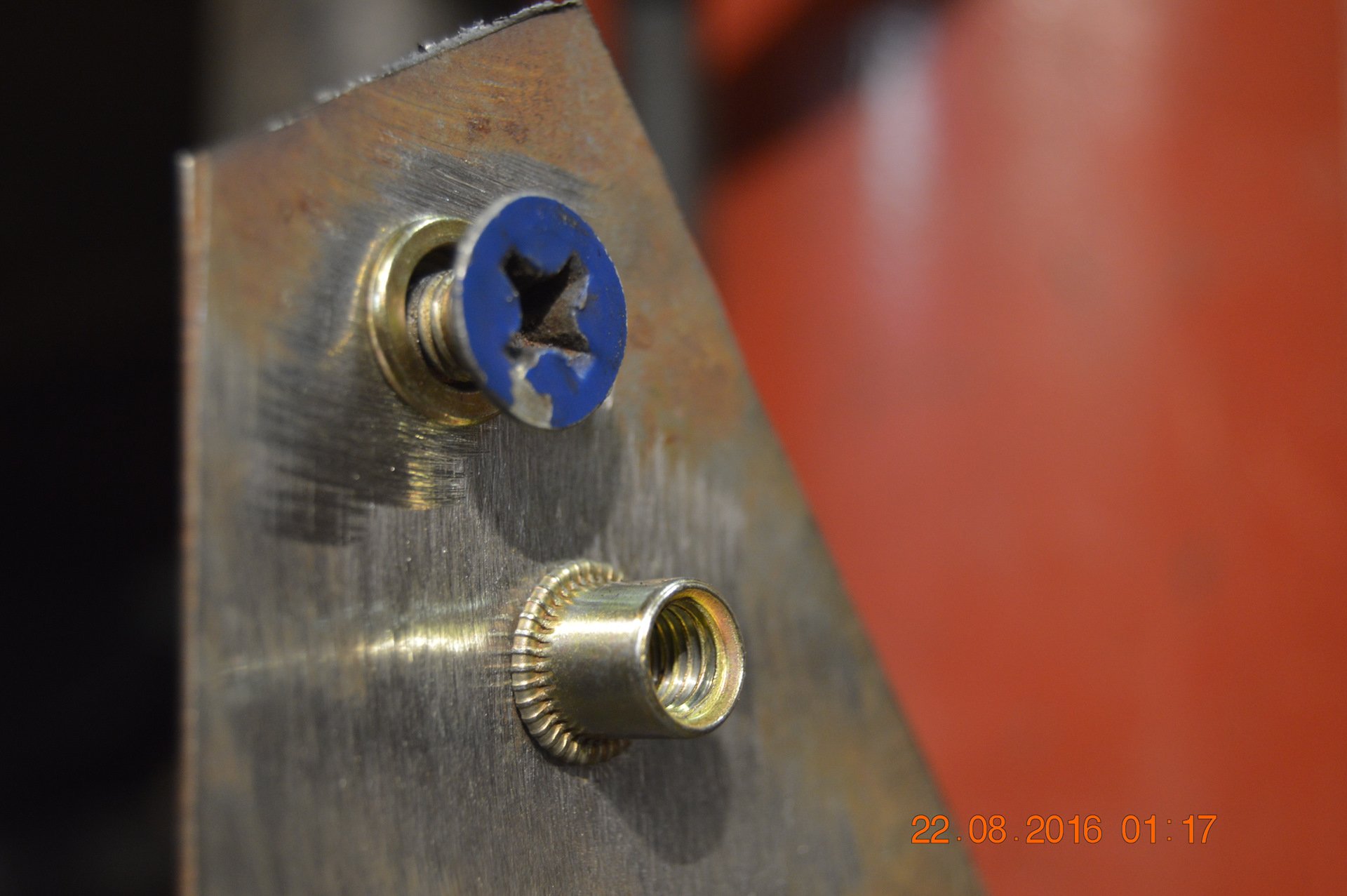

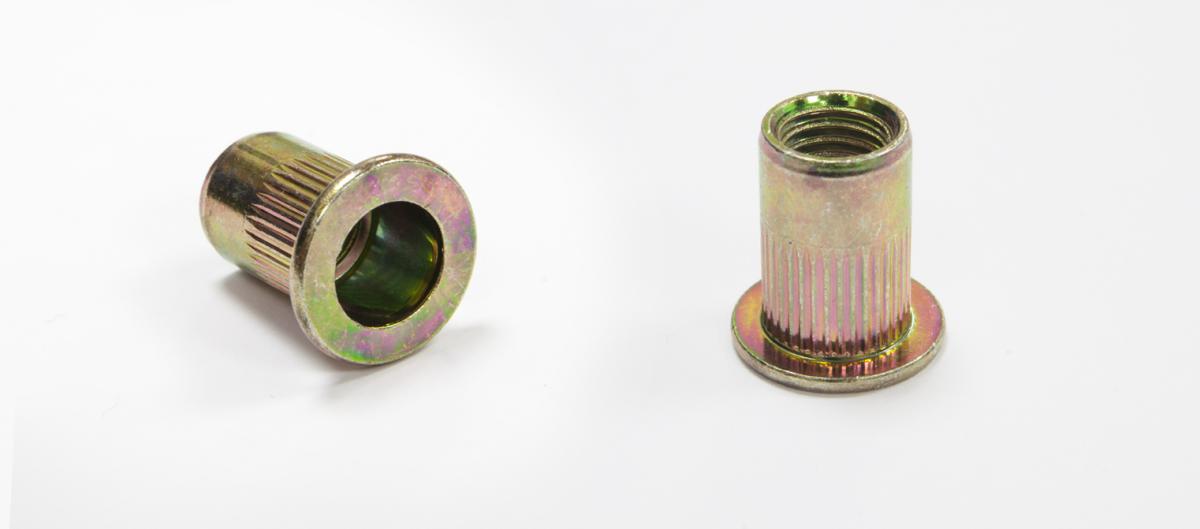

To nejlepší, co můžete vymyslet, jsou závitové nýty. Jako možnost pro super-perfekcionisty-zajišťovatele + použití tmelu, + na horní straně svorky – samoodšroubovací kryt.

Jsou ocel, je AL – použití v souladu s materiálem plechu, aby nebyl galvanický pár

Sendvičové panely byly vynalezeny a začaly se používat v bytové a průmyslové výstavbě již ve 30. letech dvacátého století, ale stále si udržují svou popularitu. Tento praktický, odolný a cenově dostupný materiál spojuje kvality zvuku a hydroizolace, izolace a vnější povrchové úpravy. Tento článek je věnován typům sendvičových panelů a způsobům instalace.

Vlastnosti sendvičových panelů

Sendvičové panely jsou vyráběny pouze mechanizovanými metodami v továrnách vybavených speciálně pro tento účel. Takový název pro tento stavební materiál není náhodný – skládá se z několika vrstev a je jakýmsi „sendvičem“. Nahoře a dole jsou plechy, mezi kterými je tepelně izolační materiál. V závislosti na tloušťce izolace se tloušťka a cena sendvičových panelů liší. Jejich cenu ovlivňuje i tloušťka ocelových plechů. Pro konstrukci střechy se nejčastěji používají dosti tenké panely s plechy o tloušťce 0,6 mm, pro obklady stěn jsou vhodnější panely s plechy do tloušťky 1,2 mm.

Cena je také ovlivněna velikostí sendvičových panelů. Standardní délka takových výrobků je 12 m. V případě potřeby si však můžete objednat panely požadovaných velikostí. Jejich tloušťka se může pohybovat od 40 do 250 mm. Šířka panelů se může v závislosti na profilu pohybovat od 50 do 120 cm.Pro stavbu garážových vrat se častěji používají výrobky s malou šířkou, širší se pořizují pro stavbu nebo dokončení takových objektů, jako jsou sklady, domy, garáže atd.

Třívrstvé sendvičové panely jsou nejdražší díky své složité struktuře, zvýšené pevnosti a vynikajícím provozním vlastnostem.

Výhody a nevýhody

Popularita a poptávka po sendvičových panelech v průběhu let se vysvětluje velkým množstvím výhod oproti jiným materiálům.

Výhody sendvičových panelů:

• Možnost rychlé instalace – obložení a stavba stěn zabere málo času;
• nízká hmotnost – konstrukce z panelů je mnohem lehčí než konstrukce z cihel nebo betonu, takže nevyžaduje dodatečné náklady na stavbu pevného základu;
• konstrukce lze poměrně snadno demontovat, lze je modernizovat nebo převézt na nové místo;
• úspory – dům ze sendvičových panelů bude stát několikrát méně než cihlový nebo blokový;
• požární bezpečnost – díky plechům je tepelně izolační vrstva chráněna před přímým působením ohně. Výjimkou jsou sendvičové panely s vnitřní vrstvou z PVC, polyuretanové pěny nebo pěnového polystyrenu, proto je důležité pečlivě prostudovat složení;
• šetrnost k životnímu prostředí – pro výrobu panelů používáme pouze materiály, které jsou bezpečné pro přírodu a lidské zdraví;
• pevnost – sendvičové panely pro stěny jsou vyrobeny z tlustých plechů, které nejsou náchylné k mechanickému poškození;
• tepelně izolační vlastnosti – tento parametr se liší v závislosti na tloušťce izolace;
• zvuková izolace – čím silnější je panel, tím lepší jsou jeho zvukově izolační vlastnosti;
• Sendvičové panely lze instalovat v kteroukoli roční dobu, s výjimkou zvláště chladných zim s velkými mrazy kvůli riziku námrazy na spojích.

Výhody a nevýhody

Popularita a poptávka po sendvičových panelech v průběhu let se vysvětluje velkým množstvím výhod oproti jiným materiálům.

Výhody sendvičových panelů:

• Možnost rychlé instalace – obložení a stavba stěn zabere málo času;
• nízká hmotnost – konstrukce z panelů je mnohem lehčí než konstrukce z cihel nebo betonu, takže nevyžaduje dodatečné náklady na stavbu pevného základu;
• konstrukce lze poměrně snadno demontovat, lze je modernizovat nebo převézt na nové místo;
• úspory – dům ze sendvičových panelů bude stát několikrát méně než cihlový nebo blokový;
• požární bezpečnost – díky plechům je tepelně izolační vrstva chráněna před přímým působením ohně. Výjimkou jsou sendvičové panely s vnitřní vrstvou z PVC, polyuretanové pěny nebo pěnového polystyrenu, proto je důležité pečlivě prostudovat složení;
• šetrnost k životnímu prostředí – pro výrobu panelů používáme pouze materiály, které jsou bezpečné pro přírodu a lidské zdraví;
• pevnost – sendvičové panely pro stěny jsou vyrobeny z tlustých plechů, které nejsou náchylné k mechanickému poškození;
• tepelně izolační vlastnosti – tento parametr se liší v závislosti na tloušťce izolace;
• zvuková izolace – čím silnější je panel, tím lepší jsou jeho zvukově izolační vlastnosti;
• Sendvičové panely lze instalovat v kteroukoli roční dobu, s výjimkou zvláště chladných zim s velkými mrazy kvůli riziku námrazy na spojích.

Pro stavbu se používají následující typy sendvičových panelů:

1. Krytina – pro stavbu a opláštění střech. Zpravidla jsou vyrobeny z plechu tloušťky 0,6 mm a izolace tloušťky 50 až 70 mm, mají hladký plochý profil, šířka panelů je 120 cm. Vyznačují se nízkou hmotností a v důsledku toho nízké zatížení nosných stěn. Standardní střecha z podobných panelů o délce 12 metrů váží pouhých 70 kg. Vnitřní výplň střešních sendvičových panelů je sklolaminát, který má dobré tepelně izolační vlastnosti.
2. Stěna – liší se větší tloušťkou a hmotností, protože na rozdíl od střešní krytiny musí dodávat stavbě pevnost a tuhost. Jsou vybaveny speciálními výztužnými žebry, což jim umožňuje odolat i orkánovým poryvům větru až do rychlosti 190 km/h. Výplň v takových panelech je polyuretanová pěna. S tloušťkou izolace 10 cm váží stěnový sendvičový panel o délce 12 metrů asi 110 kg. Takové výrobky se vyznačují dobrou nosností a lze je použít v bytové výstavbě.
3. Speciální – používá se pro stavbu neobvyklých konstrukcí, jako jsou mrazírny nebo sklady. Tloušťka tepelně izolační vrstvy se v nich může pohybovat od 40 mm do 25 cm. Pro stavbu lehkých konstrukcí (skladů nebo maloobchodních prodejen se používají speciální panely o malé tloušťce) a ty nejtlustší jsou potřebné pro stavbu chladicích komor . Mohou mít různé velikosti, textury, upevňovací systémy atd.

Tipy pro výběr

Při výběru sendvičových panelů je třeba vzít v úvahu nejen specifika stavby budoucího zařízení a jeho účelu.

Měli byste také věnovat pozornost:

1. Typ izolace použité v panelu. Pěnový polystyren má tedy dobré tepelněizolační vlastnosti, nepropouští vlhkost a je zdraví škodlivý, ale představuje nebezpečí požáru. V souladu s tím nejsou takové panely vhodné pro budovy, které používají výkonná topná zařízení nebo otevřený oheň. Nízkou tepelnou vodivostí a výbornou hydroizolací vyniká i polyuretanová pěna, která ale také hoří. Minerální vlna je ohnivzdorná, dobře udržuje teplo, ale není vhodná pro použití v místnostech s vysokou vlhkostí.
2. Tloušťka produktu. Čím silnější je panel, tím vyšší je jeho stabilita, pevnost a tepelně izolační vlastnosti. Větší tloušťka však také snižuje užitnou plochu, komplikuje instalaci a způsobuje vyšší cenu panelů.
3. Geometrie. Před nákupem sendvičových panelů byste si měli udělat předběžnou kalkulaci, jinak nemusí odpovídat návrhu budovy.
4. Pověst výrobce. Stojí za to se ptát na výrobní základnu společnosti, kvalitu a modernost jejího vybavení, provozní zkušenosti a dobu působení na trhu. V Rusku působí více než 200 výrobců sendvičových panelů, což podporuje zdravou konkurenci, takže kupující mají z čeho vybírat. Největší výrobci v zemi jsou: Ruukki-Vental, KZLK, Elektroshield, Trimo-VSK, Mosstroy-31 a další.

O pravidlech přepravy a vykládky

Specifika dopravy a nakládání sendvičových panelů jsou někdy považována za nevýhody. Ve skutečnosti není organizace správné přepravy materiálu tak náročná. Musí být přepravován výhradně v původním obalu, v nákladních automobilech s otevřenou korbou a otevírací střechou. Korba musí být vybavena speciálními oky pro zajištění balíků. Lze je pokládat maximálně ve dvou vrstvách.

Během přesunu musí být balíky zajištěny speciálními páskami, které se připevňují každých 1,5 m. Během cesty musí řidič pravidelně kontrolovat stav nákladu (upevnění, napnutí vazů apod.). Při přepravě po moři nebo po železnici musí být panely zabaleny do dřevěných krabic vhodných rozměrů.

Během přesunu musí být balíky zajištěny speciálními páskami, které se připevňují každých 1,5 m. Během cesty musí řidič pravidelně kontrolovat stav nákladu (upevnění, napnutí vazů apod.). Při přepravě po moři nebo po železnici musí být panely zabaleny do dřevěných krabic vhodných rozměrů.

Během přesunu musí být balíky zajištěny speciálními páskami, které se připevňují každých 1,5 m. Během cesty musí řidič pravidelně kontrolovat stav nákladu (upevnění, napnutí vazů apod.). Při přepravě po moři nebo po železnici musí být panely zabaleny do dřevěných krabic vhodných rozměrů.

Před instalací je třeba připravit sendvičové panely: očistit je od prachu a nečistot, odstranit z nich ochranný film kůže a v případě potřeby oříznout pomocí motorových pil nebo přímočarých pil s jemnými zuby. Cínové tvarované prvky jsou řezány kovovými nůžkami.

Pozornost! Řezání panelů plamenovými řezačkami je zakázáno, protože izolace se může vznítit.

Pořadí, ve kterém jsou panely instalovány, závisí na projektu a architektonických prvcích budovy, ale vždy byste měli začít od pravého nebo levého dolního rohu. Prvky by se neměly nechat do sebe narážet, proto je při montáži nutné je upravit gumovou paličkou.

Pro upevnění na rám je třeba použít nerezové samořezné šrouby pro sendvičové panely, které jsou vybaveny těsněním. Jejich délka závisí na tloušťce panelů. Při připevňování na dřevěné vaznice jsou nutné vruty do dřeva. Šířka podpěr pro panely by neměla být menší než 6 cm (pokud nejsou v projektu uvedeny jiné rozměry).

Panely se instalují pomocí příchytky, počet úchytů závisí na velikosti výrobku. Pokud jsou instalovány vodorovně, měly by ležet tak, aby celá jejich hmota přitlačila izolaci. V případě vertikální instalace je třeba je přitlačit, aby se zajistilo, že se zámky těsně spojí. Po upevnění pomocí svorek lze panel připevnit k rámu, mezi něj a podpěru je třeba položit těsnicí pásku.

Tip: Aby se zajistilo, že v zámcích nebudou žádné mezery, mohou být spáry vyplněny polyuretanovou pěnou nebo minerální vlnou.

Tvarové výrobky se připevňují každých 30-40 cm pomocí samořezných šroubů a každých 30 cm pomocí slepých nýtů.

Předběžná příprava sendvičových panelů

Po vyložení a vyčištění panelů začnou přípravné práce, které pomohou usnadnit a urychlit instalaci.

1. Je nutné podrobně prostudovat rozložení panelů pro stěny a střechu a určit pořadí, ve kterém budou rozloženy.
2. Nainstalujte pomocné lešení a další montážní zařízení a připevněte je k rámu.
3. Zkontrolujte, zda nejsou nějaké překážky, které by mohly bránit jeřábu v pohybu po staveništi.
4. Zkontrolujte, zda máte potřebné nástroje. Budete potřebovat: 2 smyčky dlouhé 10 metrů s nosností 5 tun, 2 rozpěrky na zámky, montážní nářadí, svorku.

Vlastnosti instalace sendvičových panelů

Je zřejmé, že kvalitní instalaci sendvičových panelů mohou provést pouze profesionálové a neměli byste se o to ani pokoušet sami. Pokud si však prostudujete informace uvedené níže, budete moci řídit proces instalace.

Nuance instalace panelů:

1. Panely nesmí být zvednuty za horní obložení.
2. Je zakázáno nechávat výrobky nezafixované nebo ve svěrce, když je třeba práci na chvíli přerušit.
3. Při zajišťování stěnových sendvičových panelů se používá traverza, která je zajištěna lankem pro stabilizaci polohy materiálu při zvedání.
4. Panel je dodán na místo instalace jeřábem, musí být vyrovnán podle předem provedených značek.
5. První panel by měl být instalován 20-30 mm od základny. Je nutné zkontrolovat rovnoměrnost umístění, protože. na tom závisí umístění všech následujících prvků.
6. Při vodorovném pokládání jsou druhý, třetí a všechny následující panely instalovány nahoře. Po každém třetím panelu je nutné zkontrolovat rovnost celé konstrukce.
7. Mezi střešními a stěnovými prvky musíte vytvořit mezeru 2-3 cm.
8. Před použitím upevňovacích prvků je nutné označit místa, kde jsou sendvičové panely připevněny, fixem.
9. Neodstraňujte svorky, dokud si nejste jisti, že je prvek bezpečně připevněn k rámu.
10. Šrouby je nutné utahovat tak dlouho, dokud se nevyloučí ohýbání kovového pláště. V tomto případě je třeba zajistit, aby nedocházelo k nadměrnému stlačení panelu.

1. Otvory pro okna a dveře musí být vytvořeny přímo při instalaci panelů. Mezi samotným materiálem a bloky ponechte opatrně volný prostor asi 2-3 cm. Pokud není možné otvor vyříznout na místě, mělo by to být provedeno na zemi a panel položit na elastickou podšívku. Prvek s otvorem musíte zvednout co nejopatrněji.
2. Instalace střešních panelů by měla začít umístěním prvního prvku s otevřenou vlnou směrem k okraji střechy, aby bylo dosaženo spolehlivého spojení.
3. Panely se zvednou traverzou, přivezou na místo instalace a zafixují, načež je nutné upravit krajní přesah římsy panelu na vzdálenost uvedenou v projektu.
4. Střešní panely jsou upevněny v místech spodních průhybů vlny a přesahy vln v místech upevnění prvků jsou upevněny slepými nýty každých 30 cm.
5. V zámkech panelu musí být ponechány teplotní mezery (2-3 mm).

Pozornost! Sendvičové střechy se musí pravidelně čistit od listí, sněhu a nečistot, aby se zabránilo korozi.

Tvarované prvky

Aby byla budova ze sendvičových panelů skutečně spolehlivá a odolná, je nutná instalace různých tvarových prvků – jejich typ a umístění se určuje ve fázi návrhu.

Vertikální montáž prvků se provádí ve směru zdola nahoru s přesahem 10 cm Spáry je nutné dodatečně utěsnit, protože Může jimi prosakovat voda.

Na hřebenových spojích střešních panelů odborníci doporučují instalovat dvojitý hřebenový prvek s vnitřní lištou. Samotný pás se připevňuje před instalací střešních sendvičových panelů tak, aby přiléhal přímo k vaznicím. Po dokončení instalace musí být zbývající mezera vyplněna polyuretanovou pěnou, pokryta tmelem nebo zhutněna izolací.
