Měření izolačního odporu ovládacích kabelů
Měření izolačního odporu ovládacích kabelů je součástí souboru opatření pro posouzení stavu samotného kabelu a/nebo zjištění bezpečnosti provozu určitého úseku elektrického obvodu. Informace získané z měření pomáhají určit přibližnou zbývající životnost kabelu – lze ji posoudit podle kvality (aktuálního stavu) jeho pláště a/nebo izolace vodivých žil.

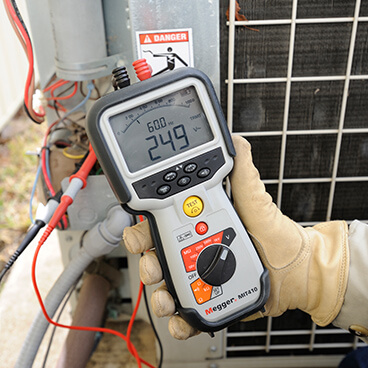

Odpor ovládacího kabelu se provádí za určitých podmínek s přísným dodržováním bezpečnostních předpisů. K provádění měření se používají analogové nebo digitální megaohmmetry.
Kdy a za jakých podmínek se měření provádějí?
Podle moderních požadavků, uvedených v dokumentaci PUE a PTEE, musí být zkoušky izolačního odporu ovládacího kabelu prováděny nejméně jednou za 1 roky (3x ročně v případě kabelů používaných ve zvláště nebezpečných prostorách nebo zapojených do provozu mobilních instalací – výtahů, jeřábů atd.). Četnost kontrol závisí také na provozních podmínkách kabelových výrobků – v tomto případě musí být zkoušky provedeny v souladu s provozním řádem stanoveným ve fázi návrhu řídicích obvodů.
Izolační odpor ovládacích kabelů se měří za následujících podmínek:
• Okolní teplota: od –30 do +50°С. Vlhkost vzduchu do 90%. Přípustná teplota a vlhkost závisí na schopnosti konkrétního modelu megaohmmetru pracovat za určitých podmínek.
• Části kabelů, podmínky měření a napětí aplikované na vodivá jádra závisí na konkrétní značce produktu.
• Pokud neexistuje dokumentace pro konkrétní značku ovládacího kabelu, podle předpisu Electrical Installation Code (Tabulka 1.8.39) je na žíly aplikováno napětí 500 až 1000 V.
• Ovládací kabel lze testovat se všemi k němu připojenými zařízeními (startéry, relé, přístroje atd.).
Bezpečnostní opatření:
• Měření izolačního odporu ovládacích kabelů s napětím do 1 kV mohou provádět odborníci se skupinou elektrické bezpečnosti 3 nebo vyšší.
• Kabel je odpojen od napájecí sítě, poté je z něj odstraněno zbytkové napětí uzemněním vodivých částí.
• Před zahájením procedur se musíte ujistit, že v blízkosti části zařízení, ke které je megaohmmetr připojen, nejsou žádné osoby.
• Napětí se přivádí na proudovodné části kabelu pomocí měřicích sond s izolovanými držáky.
• Je zakázáno dotýkat se vodivých vodičů, ke kterým je připojen provozní megohmetr.
• Po dokončení měření je z měřené části kabelu odstraněn zbytkový náboj krátkým uzemněním nebo zapnutím příslušné funkce megaohmmetru (přítomná u některých modelů zařízení).
Technika měření
Izolační odpor ovládacích kabelů se měří v souladu s požadavky na měření odporu kabelů nízkého napětí (do 1 kV), s jedinou výjimkou: vodivé žíly není třeba odpojovat od elektrického zařízení. Tento postup vyžaduje použití digitálního/analogového megaohmmetru určeného pro provoz při napětí od 500 do 2500 V (v závislosti na specifikaci konkrétní značky kabelu). Algoritmus pro provádění měření je následující:
1. Kontrola nepřítomnosti napětí ve zkušebních vodičích s proudem. Odstranění zbytkového napětí uzemněním zkušebních vodičů.
2. Na testovací straně kabelu jsou konce vodivých žil odizolovány (holé) a odděleny od sebe na určitou vzdálenost (5–10 cm).
3. Každé jádro kabelu se testuje samostatně takto:

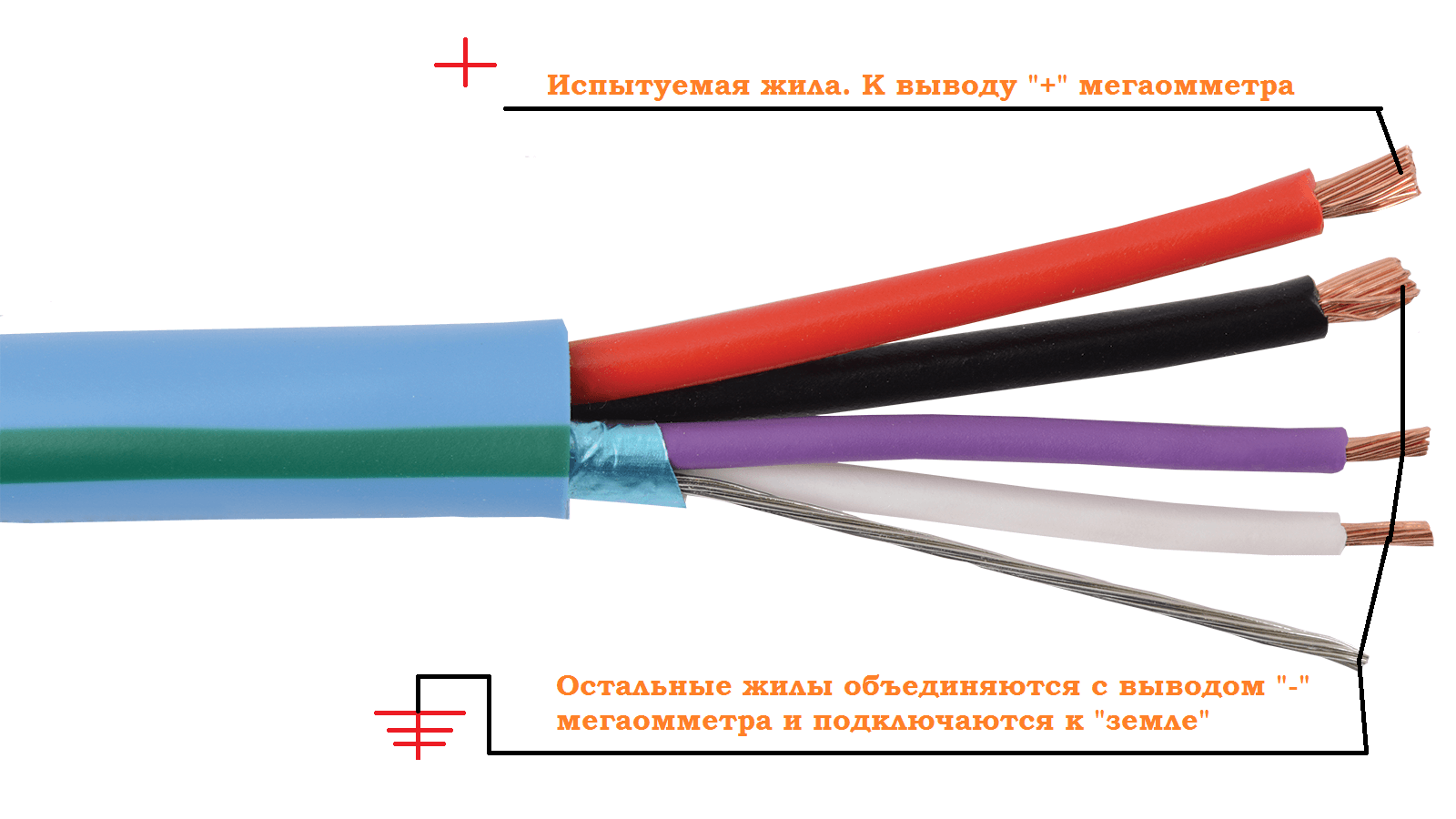

4. Testovaný vodič je připojen k jednomu ze vstupů („+“) megaohmmetru, všechny ostatní vodiče jsou vzájemně propojeny a připojeny k „země“, kde je připojen i druhý vstup.
(„–“) zařízení (viz obrázek níže).
5. Na kabel je přivedeno napětí. Pokud je megaohmmetr vybaven elektromechanickým generátorem, je napětí generováno otáčením rukojeti rychlostí 120–150 ot./min. Pokud není k dispozici generátor, použije se externí zdroj energie (síťový zdroj nebo baterie).
6. Testy se provádějí po dobu 1 minuty. Po uplynutí této doby se výsledek zapíše do protokolu.
7. Poté se akce opakují ve vztahu ke každému vodivému jádru (testované jádro je připojeno k výstupu megaohmmetru, všechny ostatní jsou spojeny do jediného obvodu s druhým výstupem zařízení a připojeny k „země“).
Po každém měření je nutné odstranit zbytkové napětí ze zkušebního jádra. Megohmetr se navíc mezi testy nechá nějakou dobu „odpočívat“ (v závislosti na specifikaci konkrétního zařízení).
