Spojení kanalizačních plastových a litinových trubek dohromady

Změnit či neměnit“ je osa výživy. A jak vyměnit trubky, pak jak vydělat peníze, aby to nebolelo ještě víc za vyhození tisíce dolarů a haléřů. Tento článek vám řekne, jak se kanalizační potrubí snadněji opravuje, jak odstranit přechody mezi betonem a plastem, jak demontovat staré rozvody.

Jaké jsou důvody pro výměnu kanalizačního potrubí?

1. Jedna věc je zřejmá – potrubí je shnilé a netěsní
2. Další – velká rekonstrukce bytu nebo soukromé kabiny.

Pokud jsou staré trubky neporušené a jejich rezervní kapacita je natažena o dalších 20-30 let, pak je kapacita průchodu a podpora průtoku zpravidla již na hranici. Během této hodiny se velmi změnila vnitřní vůle v důsledku koroze a tvorby výrůstků a usazenin, nemluvě o „znepokojivosti“ povrchu, takže výměna trubek je bezpodmínečně nutná.

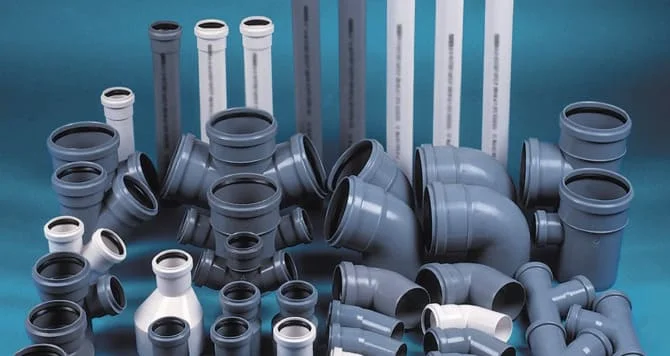

Odrůdy polymerových trubek pro kanalizaci

Plastové trubky pro instalaci domácích kanalizačních systémů jsou vyrobeny ze dvou populárních materiálů:

1. Polypropylen (PP).
2. Polyvinylchlorid (PVC).

Jednotné charakteristiky polymerních potrubí

Odolnost proti korozi

Odolnost vůči chemicky agresivním látkám

Maximální teplota odpadní vody °C

PP trubky jsou vhodné pro kuchyňské linky a pračky

G3 samozhášivý / netoxický

G3 samozhášivý / toxický

Dvojité PVC trubky jsou vhodnější pro vnější sekce

Trvanlivost povrchu před aplikací

Rozměry a modelová řada trubek a tvarovek pro oba typy materiálů jsou shodné. Z nich sbíráme vertikální stoupačky a horizontální části – „lůžka“ divas. maličké.

Podrobnosti o typech hotových prvků a doporučení pro výběr si můžete přečíst v článku „kanalizační systémy“ naši fašisté vám pomohou udržet tloušťku a požadované průměry trubek a tvarovek prvky pro vaši chatu nebo byt. K tomuto účelu potřebujeme náčrt s rozměry prostor, vyznačení místa připojení pro instalaci vodovodního potrubí a umístění stoupačky kanalizace. Potřebujete-li věci vyřídit, zavolejte nebo využijte online formulář bezplatné služby „objednávka třídění materiálů“.

Jak demontovat staré potrubí

Výměna potrubí v bohatém bytovém domě pravděpodobně nebude možná. Nejčastěji se mění vnitřní rozvody a lepí se plastové díly na trubku stoupačky chavun, která při tranzitu prochází všemi plochami.

UVAGA! Při demontáži starých kovových trubek musíte být obzvláště opatrní v okolí trubky, kde se drží plastový kus.

Chavun je křehký materiál, takže dávejte pozor, abyste do něj silně neuhodili kladivem. V opačném případě může odpaliště prasknout a úlomky mohou skončit uprostřed vertikálního stoupacího potrubí, což je zcela nebezpečné. V tomto případě budete muset vyměnit poškozenou část vertikálního stoupacího potrubí a praskliny mohou ucpat potrubí potrubí s povrchy níže. Řešení těchto problémů bude velmi nákladné.

Trubky starých chavunských potrubí byly položeny s trhlinami, aby se smíchal cement a pryskyřice. Takový sklad si uchovává svou hodnotu po desetiletí. Pro odstranění spojek a přeložení potrubí je nutné:

1. Zahřejte oblast plynovým plamenem nebo propanovou řezačkou (zejména ne v režimu řezání). Dávejte pozor, abyste nepoužívali hořlavé materiály nebo materiály, včetně úlomků omítky ze starého sádrokartonu.
2. Mechanicky praskněte a odstraňte další úlomky ze švu. Chcete-li to provést, klepněte na okraj trubky kladivem na gumu. Pomocí dláta vyklepejte a odstraňte úlomky trhliny. Alternativně pro rychlé karbonování použijte vrtací kladivo se starým opotřebovaným vrtákem o průměru 5-6 mm, u kterého je ale potřeba s nářadím dávat velký pozor, protože nejste profesionální vrták, je lepší vystačit s kladivem a dláto
3. Vytáhněte trubku a připojte ji krok za krokem.

Buďte připraveni, že demontáž starého potrubí zabere přibližně 60-70 % času a úsilí, ale to je normální. Obzvláště obtížné bude často dělat parcely, ať už při použití potěrů nebo při omítání stěn, kde jsou spoje laminátové, jiné sedí „pevně“, proto se zeptejte na nástroj pro demontáž a podpěry.

Po odstranění všech drenážních trubek a odpadů můžete přistoupit k výstavbě nového potrubí.

Vlastnosti instalace plastových potrubí

Plastové potrubí je mezi trubkami velmi lehké a měkké, proto nestačí zasouvat trubky do sebe. Lehátko musí být připevněno ke stěně pomocí upevňovacích svorek s hranou přibližně 10 průměrů.

Aby se zajistilo, že na montážní lince nedochází k mechanickému přepětí a je možná malá vůle (kompenzace teplotních deformací), kombinujte pevné a plovoucí upevňovací body. Můžete utáhnout stejné svorky, ale u „plovoucích“ bodů neutahujte šroub úplně. Někdy odstraňte humusový kroužek ze svorky, aby trubka mohla spočívat na vodorovné ose. Ilustrace kombinace indikací na diagramu.

Při instalaci prošívejte tak, aby mezi trubkami a stěnami byla mezera alespoň 4 mm.

Pravidla pro spojování tvarových dílů kanalizačního potrubí

1. Pokud jste uřízli úlomky rovných trubek, znovu je seřízněte tak, aby na hladkém konci byla zkosení, abyste je nepřeřízli.
2. Zkontrolujte, zda těsnící kroužek nespadl a zda je dobré ležet v drážce trubky.

V případě potřeby odstraňte z potrubí odpad a očistěte hladký konec potrubí.

1. Hladký konec trubky nebo tvarovky natřete pastou na silikonové bázi. To usnadní skládání a trvale zachová pružnost, těsnost a vůli spojů při teplotních deformacích. Sádlo naneseme pouze na hladkou část trubky, vnitřní část trubky není třeba mazat.
2. Zasuňte hladký okraj trubky do hrdla až na doraz, označte kontaktní plochu, poté trubku zavěste o 10 mm zpět a v této poloze ji utěsněte. Mezera je nutná pro kompenzaci změny v potrubí. Konce krátkých tvarovaných dílů (trojky, rukávy atd.) nemusí viset.
3. Při pokládání potrubí do zdi nebo do lože, kde je aplikována stěrka nebo omítka, obalte trubní část zcela měkkým materiálem na kus vlnité lepenky nebo ji přeložte.
4. Vzhledem k tomu, že plastová kanalizace protéká přes žhavící trubky, musí být plastové trubky izolovány, aby se nepřehřívaly.

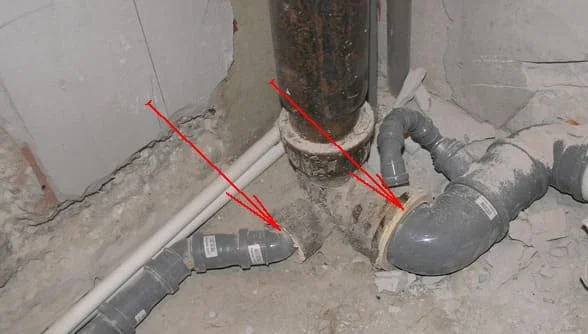

Lepení plastového potrubí s chavunovými trubkami

Pro tento účel použijte standardní adaptéry a manžety HTUG.

Zatížená manžeta, přechod z litinové trubky na hladkou plastovou trubku

Adaptér HTUG, přechod z přímého úseku

chavun potrubí na plastu

Adaptér HTUG se používá k osazení hladké ocelové trubky plastovými prvky. Vnitřní průměr trubky HTUG odpovídá řadě standardních rozměrů litinových trubek.

Pro instalaci je nutné sejmout těsnění z adaptéru a utáhnout jej na hladký konec trubky kádě. Poté namontujte trubku HTUG (bez oleje) nahoru. Úzký konec adaptéru se přilepí k částem plastového potrubí podle standardních pravidel.

Pokud potřebujete zasunout hladký konec plastové trubky do hrdla trubky, umístěte manžetu do blízkosti podložky jícnu. Musíte ji nasadit na plastovou trubku a celou ji zasunout do hrdla trubky.

UVAGA! Důrazně se nedoporučuje „ukládat“ a pokládat místo tyčinek cementem a jinými monolitickými materiály. Chawun a plast mají různé koeficienty teplotní roztažnosti a po několika polévání horkou vodou vytvrzený materiál praská a ztrácí těsnost.

Objem a složitost stavebních a instalačních prací pro výměnu kanalizačního potrubí vyžaduje kvalifikovaný přístup, dostupnost nástrojů a sil. Pokud si nejste jisti, že můžete nezávisle správně dokončit všechny operace, důvěřujte profesionálům. Sadu hotových trubek a tvarovek si můžete zakoupit na našich webových stránkách v sekci „Kanalizace“.

Pokud nejste spokojeni s jídlem, zatelefonujte a poraďte se s techniky technické sekce „Pobuduy“. S výběrem požadovaných materiálů a výběrem jejich množství Vám rádi pomůžeme.

Jedním z hlavních požadavků na kanalizační systém je těsnost. Nemělo by docházet ani k minimálním únikům. V opačném případě se nevyhnete vzhledu nepříliš příjemného aroma a kalužím špinavé vody.

V praxi to znamená, že při instalaci nebo výměně kanalizačního potrubí je třeba věnovat zvláštní a nejvyšší pozornost napojení jednotlivých úseků. Nesmíme zapomenout, že kanalizační systém může být plastový nebo litinový. A ty způsoby spojování, které jsou vhodné pro kov-plast, jsou pro kov zcela nevhodné. A v nejobtížnějších případech se části z PVC v kanalizaci dostávají do kontaktu s litinovými částmi.

To znamená, že musíte zvážit všechny možné možnosti připojení kanalizačních potrubí, aniž byste ztratili pozornost na detaily. A může jich být hodně.

Jak správně připojit plastové kanalizační potrubí

Plast (PVC, kov-plast). Právě tyto materiály velmi rychle vytlačily litinu a nerezovou ocel z trhu, pokud jde o kanalizační instalace. V prodeji jsou modifikace, které jsou určeny pro čerpání teplé i studené vody, schopné odolat až -30-40 0 C ve vnějším prostředí. Plastové výrobky jsou navíc navrženy tak, aby vydržely v průměru 25-30 let používání.

Všechny způsoby vzájemného spojení úseků kanalizačních trubek lze rozdělit do dvou velkých skupin:

• odnímatelný;
• jednodílný.

První možnost předpokládá, že trubku nebo její část lze v případě potřeby rychle vyměnit. Nebude potřeba celý systém rozebírat, aby se například odstranila ucpání.

Mezi odnímatelné způsoby patří způsoby využívající spojky nebo příruby. V prvním případě jsou trubky řezány pod úhlem 90 0 a vloženy do spojky tak, aby nedocházelo k odchylkám od horizontály nebo vertikály. Přírubové spojení zahrnuje připojení trubek pomocí šroubů.

Jednodílné metody se používají především v obytných budovách a administrativních budovách. Na jedné straně je v tomto případě těsnost spojů prakticky zaručena. Na druhou stranu, pokud se do kanalizace náhle dostane velký předmět, odstranění ucpání může vyžadovat úplnou demontáž všech potrubí, alespoň v samostatné místnosti.

Celkem existují 4 způsoby trvalého připojení plastových trubek:

• se zvonky;
• svařování;
• s přilnavým uložením;
• pomocí armatur.

Každá z těchto metod vyžaduje samostatné posouzení.

Spojovací potrubí různých průměrů

Jeden z potrubních prvků musí být vybaven rozšiřujícím kuželem. Nejprve se do něj vloží speciální pryžové těsnění, poté se vloží hladký okraj druhé trubky. Dodatečnou těsnost zajišťuje buď speciální lepidlo, nebo tmel na silikonové bázi.

Spojení potrubí svařováním

V tomto případě bude vyžadována speciální elektrická svařovaná spojka. S jeho pomocí se konce trubek zahřívají až do změknutí. Pak už je zbývá jen spojit a zajistit.

Metoda je spolehlivá. Nesmíme ale zapomínat na to, že v budoucnu nebude možné poškozené místo vyměnit bez úplného rozebrání.

Spojování trubek lepidlem

Tato metoda se liší od předchozí v tom, že části potrubí nejsou ohřívány, ale ošetřeny speciálním lepidlem. Pro spolehlivost je často nahoře umístěn speciální přídržný rukáv nebo manžeta.

Pokud je vše provedeno správně, spojení je silné a spolehlivé. V budoucnu nebude možné oddělovat části potrubí bez speciálního nože nebo řezačky. Před aplikací lepidla je nutné spojované díly nejprve odmastit a očistit od všech možných nečistot. K tomu se nejlépe hodí rozpouštědla.

Důležité! Lepidlo může obsahovat těkavé látky a nepříjemný zápach. Je lepší pracovat v respirátoru a rukavicích. A mezi okamžiky nanášení lepidla a spojování dílů by nemělo uplynout více než 1-2 minuty.

Spojování potrubí pomocí tvarovek

Tato metoda kombinuje výhody použití zásuvek a lepidla. Pomocí armatur se konstrukce rozvětví, napojí odbočky a instalují revizní poklopy.

Díly potrubí se do tvarovky vkládají z obou stran pomocí speciálních pryžových těsnění. V případě potřeby jsou švy „utěsněny“ lepidlem nebo tmelem.

Jak správně připojit kanalizační potrubí z litiny

V domech postavených před 50-60 lety je systém odvodu vody často ještě z litiny. A majitelé s přechodem na plast nijak nespěchají. Litinové konstrukce však mají alespoň dvě významné nevýhody:

• materiál je křehký. Jedno silné vodní kladivo stačí ke zničení samostatné sekce nebo celého systému;
• Během desítek let provozu je vnitřní síťová vůle snížena na minimum. Pravděpodobnost ucpání se zvyšuje a možnosti čištění jsou velmi omezené.

V praxi to vede k tomu, že části litinového kanalizačního systému musí být periodicky vyměňovány. Nestačí však jen najít kus trubky vhodné velikosti a průměru. Postup instalace zahrnuje provedení následujících kroků:

1. Mytí vnitřních a vnějších povrchů. K tomu se používá především louh sodný. Dále se musí důkladně odstranit obyčejnou čistou vodou.
2. Dokončení hran pilníkem. Je nutné odstranit otřepy, a to i minimální nerovnosti.
3. Odmašťování povrchů rozpouštědlem.
4. Obloukové svařování jednotlivých dílů pomocí uhlíkových nebo wolframových elektrod.

Další způsoby připojení litinových kanalizačních trubek

V praxi není použití svařování vždy možné, například v malých koupelnách nebo v místech s omezenou viditelností. V tomto případě stojí za zvážení jeden z následujících způsobů připojení nové litinové trubky:

1. Instalace do zásuvky. Pro zvýšení těsnosti je šev doplněn pryžovou podložkou a vložený konec je potažen speciálním lubrikantem a omotán pryskyřičnými nitěmi. Volný prostor v hrdle se vyplní cementovou maltou (od M300) nebo azbestocementem.
2. Použití spojek. Do ní se zasunou konce trubek. Dále zbývá utáhnout svorku a zajistit celou konstrukci šrouby.
3. Aplikace litinových spojek s těsněním. Tato možnost se vyznačuje zvýšenou spolehlivostí, ale je obtížné ji implementovat.

Spojkou v tomto případě bude krátký kus trubky s hrdly na obou stranách. Práce se provádějí podle stejného principu jako při použití jednostranných zásuvek. Spoje jsou utěsněny naolejovaným vláknem – „bonding“. Je ražen v několika vrstvách. A každá z otáček musí být pečlivě zhutněna.

Ve standardní verzi vyžaduje tmelení speciální vybavení. Pokud žádný nemáte, mějte po ruce plochý šroubovák. Spáry jsou dodatečně utěsněny cementovou maltou.

Jak připojit kanalizační potrubí z různých materiálů

V nejobtížnějším případě musíte zkombinovat starou litinovou kanalizaci s částmi z moderního plastu. Proč vznikají problémy? Důvodů je mnoho:

1. Opět musíme mít na paměti, že litina je křehká. Ke zničení potrubí stačí jedna neopatrná rána. Pokud části systému řežete bruskou, musíte ji proříznout celou. V žádném případě neodlamujte ani malé kousky.
2. Litina a plast (kovoplast, vysokohustotní a nízkohustotní polyethylen) mají různé koeficienty tepelné roztažnosti.
3. Výroba kovových a plastových trubek je regulována různými normami. V praxi to znamená, že najít kus na opravu stávající kanalizace může být docela obtížné.

Právě kvůli výše uvedeným problémům se často používají přechodové prvky, kompenzátory, spojky a tvarovky pro spojování litinových a plastových trubek. Spáry musí být navíc utěsněny silikonovým tmelem.

Je to legrace! Alternativou je epoxid, asfaltový tmel, bitumen nebo dokonce betonová malta. A místo koudele může být vyžadována páska FUM k zabalení vložené části.

Spojování plastových a litinových trubek pomocí tvarovek

Armaturou se v tomto případě rozumí téměř jakýkoli spojovací prvek. Může mít zvony. Existují také možnosti s vnějším nebo vnitřním závitem.

Lisovací tvarovky jsou užitečné, pokud bylo třeba hrdlo odříznout například od litinové trubky kvůli její částečné destrukci. Odborníci doporučují použít speciální úpravy s objímkou ​​pro plastový prvek na jedné straně a závitovým připojením pro připojení k litinové základně na straně druhé.

K poznámce! Aby byl spoj odolnější, jsou vložené plastové díly navíc obaleny proužky klempířského lnu nebo pásky FUM.

Spojování litinových a plastových trubek pomocí pryžových těsnění

Tato metoda je oblíbená zejména díky snadnému použití. Nejsou potřeba žádné speciální znalosti ani nástroje. Je také užitečné, pokud je průměr plastového vývodu výrazně menší než litinový podstavec. Starou trubku stačí rovnoměrně rozříznout a vložit do ní nejprve gumovou manžetu, poté plastovou část.

Tato metoda má několik výhod:

• pryž je elastická a je schopna vyrovnat rozdíl v teplotní roztažnosti plastu a litiny;
• Výměna části kanalizační trubky trvá jen několik minut.

Nesmíme ale zapomínat na omezenou životnost gumových manžet. Po 8-10 letech ztrácejí svou elasticitu. Spoj již nebude tak těsný jako původně.

Spojování plastových a litinových trubek do těsnícího hrdla

Aby se zabránilo vzniku mezer a netěsností mezi odlišnými částmi, je opět vhodné pamatovat na tmelení.

Musíte postupovat následovně:

1. Litinová zásuvka je zevnitř vyčištěna, aby se odstranily případné usazeniny.
2. Konec plastové trubky je pevně obalený lněným vláknem. Povrchy lze navíc natřít instalatérskou pastou.
3. Plastový prvek je zasunut do litinové objímky až na doraz. Pomocí tenkého pravítka nebo šroubováku upravte závit tak, aby se při práci nehýbal.
4. Pokud mezi litinovým a PVC potrubím zůstane mezera, vyplní se směsí cementu a lepidla PVA.

Věnovat pozornost! Kanalizaci nemůžete používat ihned po dokončení oprav. Budete muset počkat den nebo déle.

Jak připojit toaletu k kanalizačnímu potrubí

Nejčastěji se k vyřešení tohoto problému zakoupí speciální zvlnění v železářství. Široký konec se nasadí na vývod toalety, úzký se zasune do hrdla kanalizační trubky.

Tato metoda ale není jediná. Alternativou k zvlnění může být:

• plastové ohyby a rohy. Výhodou této možnosti je, že se vodní kámen nehromadí na hladkém vnitřním povrchu. Je tu ale také značná nevýhoda. Rohy jsou docela tvrdé. A je třeba je nainstalovat bez sebemenšího zkreslení. V opačném případě se na místech se zvýšeným zatížením velmi brzy objeví poruchy;
• excentrické manžety. Jsou nepostradatelné, pokud jsou záchodové a kanalizační potrubí umístěny v různých úrovních. Musíte ale počítat s tím, že délka manžet nepřesahuje 120 mm.

Kontrola kanalizačního systému před jeho uvedením do provozu

Zde je třeba poznamenat jeden bod. Pokud byly trubky spojeny svařováním, můžete okamžitě nalít určité množství vody, studené i horké, do kanalizace a zkontrolovat systém na přítomnost / nepřítomnost netěsností.

Ale při použití lepidla nebo tmelů bude muset testování počkat. Dobu vytvrzování obvykle uvádí výrobce na obalu. Pro spolehlivost může být zvýšena o 25-30%.

Během testování jsou švy a spojovací prvky pokryty shora a zdola suchými papírovými ubrousky. A po vypuštění vody do kanalizace je třeba sledovat, zda se na papíře neobjevují mokré skvrny.

Важный момент! Testy se provádějí po dobu nejméně několika hodin. Pokud nejsou zjištěny žádné netěsnosti, lze kanalizaci používat jako obvykle.
