Jak zapojit kotel na tuhá paliva a plyn?

Vytápění objektů plynem dnes patří k nejrozšířenějším, ale rozhodujícím faktorem při hledání alternativ je stále vysoká cena. Majitelé častěji hledají střední cestu mezi pohodlím a komfortem, takže pro to existují kombinované systémy využívající kotle na tuhá paliva a plyn.

Chcete-li objasnit všechny možné nuance při současné instalaci kotle na pevná a plynná paliva, doporučujeme vám přečíst si tento článek.

Instalace dvou kotlů do jednoho systému by měla zajistit produktivní provoz v souladu s bezpečnostními normami a předpisy.

Vlastnosti fungování dvou kotlů v jednom topném systému

Současné připojení plynového kotle a kotle na dřevo do systému způsobuje řadu neshod, které souvisejí s jejich výkonem. Zejména kotle na tuhá paliva jsou navrženy pro provoz v otevřeném systému. Vnikání vzduchu zároveň snižuje účinnost a spolehlivost plynového kotle, radiátorů a ventilů, protože způsobuje korozi.

Instalace kotle na tuhá paliva do uzavřeného systému navíc zvyšuje možnost nebezpečné situace, kdy dojde k nekontrolovanému nárůstu teploty v systému vlivem tepla z tepla, které je na roštu i po zablokování přívodu vzduchu.

Připojení plynových kotlů a kotlů na tuhá paliva s akumulátorem tepla

Zvýšení teploty vede v uzavřeném systému ke zvýšení tlaku, proto je nutné najít alternativní způsob připojení kotle na tuhá paliva. S tímto úkolem se vyrovná expanzní nádrž otevřeného typu. Pokud objem nestačí, je voda odváděna do kanalizace potrubím instalovaným mezi nádrží a kanalizací. V takovém systému může vzduch vstoupit do chladicí kapaliny, což má špatný vliv na provoz plynového kotle, potrubí a radiátorů.

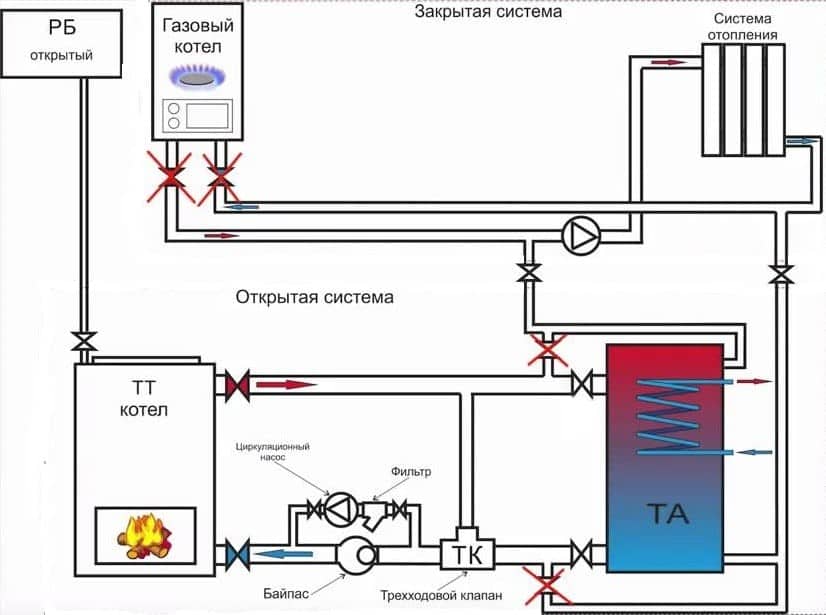

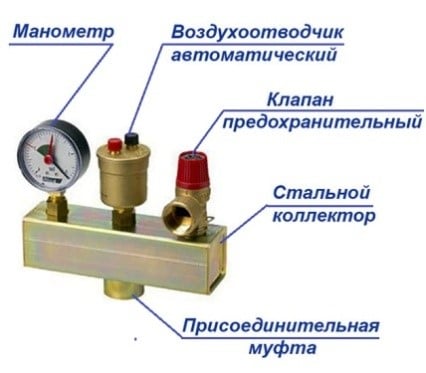

K vyřešení tohoto problému se používá tepelný akumulátor, který kombinuje otevřený a uzavřený systém. Oba kotle jsou tedy zapojeny paralelně a mohou pracovat společně nebo střídavě. Schéma zapojení pro kotel na tuhá paliva používá bezpečnostní skupinu

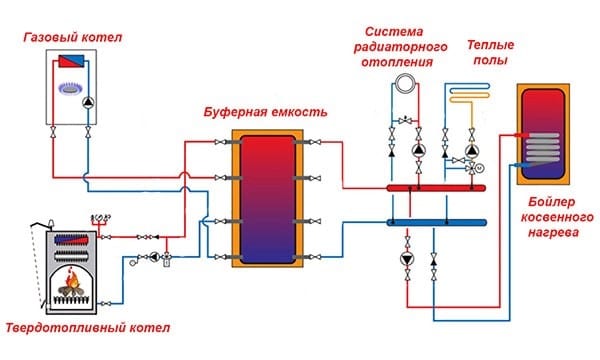

Plynový kotel, radiátory a akumulační nádrž jsou spojeny do uzavřeného systému. Kotel na tuhá paliva je dále napojen na akumulační nádrž, teplo ze spalování dřeva nebo pelet je v tepelném akumulátoru předáváno vodě, která jde dále do topných zařízení.

Instalace kotlů pomocí mezivýměníku tepla

V tomto případě kotel na tuhá paliva pracuje v otevřeném okruhu (okruh má otevřenou expanzní nádobu). Voda ohřátá kotlem se nemísí s vodou topného systému. Chladiva si vyměňují teplo ve výměníku tepla: voda s otevřeným okruhem, která odevzdala energii, vstupuje do kotle, kde opět zvyšuje teplotu a do kotle. ohřátá voda proudí do topných zařízení, kterými odevzdává teplo do místnosti.

Výhody provozu dvou kotlů v jednom systému

Připojení plynových kotlů a kotlů na tuhá paliva k jednomu topnému systému může být řešením několika problémů:

1. Pro získání výhod při používání plynového kotle, vzhledem k vysokým nákladům na plyn, kombinujte systém vytápění s levnějším typem paliva – dřevo, pelety.
2. Pokud se v důsledku rekonstrukce objektu zvýšila tepelná zátěž, to znamená, že se zvýšila vytápěná plocha, ale kapacita stávajícího kotle nestačí.

Hlavními výhodami kombinace kotlů na tuhá a plynná paliva je současné ovládání všech zařízení, delší provoz zařízení a ekonomický efekt výměny paliva.
