Jak určit průměr hadice
Při výběru zavlažovacích hadic, hadic pro zařízení, vodovodního, plynového nebo vzduchového potrubí se mnozí potýkají s otázkou určení průměru. Jde o to, že každý typ hadic a potrubí může být označen jinak. Některé se měří podle vnějšího průměru, zatímco jiné se měří podle vnitřního průměru. Pojďme zjistit, jak vybrat správný průměr hadic a trubek.
Jak porozumět průměru hadice nebo trubky
K tomu přikládáme tabulku definující různé typy trubek a hadic v závislosti na průměru (vnitřní a vnější)
Vezměte prosím na vědomí, že u armatur, které se připojují k hadicím nebo trubkám, označte vnější průřez podél největšího ozubu. Průměr hadice by měl být o něco menší než průřez vodovodního potrubí, což zajistí dobrý tlak vody pro zavlažování. Nejběžnější hadice jsou 13 a 19 mm, protože se nejsnáze připojují k trubkám o průměru ½ nebo ¾ palce.
Tabulka standardních poměrů průměrů trubek a hadic
| Průměr, palce | Průměr v mm |
| 1/2″ | d12,5 |
| 3/4″ | d19 |
| 1″ | d25 |
| 1 1/4 ″ | d32 |
| 2″ | d50 |
| 2 1/2 ″ | d65 |
| 3″ | d89 |
| 3 1/2 ″ | d100 |
Tabulka poměrů průměrů kovových (ocelových) trubek
Vnější průměry polypropylenových trubek
| Vnější průměry polypropylenových trubek, mm | PN 10 | PN 20 | PN 25 | |||
|---|---|---|---|---|---|---|
| Vnitřní průměr, mm | Tloušťka stěny, mm | Vnitřní průměr, mm | Tloušťka stěny, mm | Vnitřní průměr, mm | Tloušťka stěny, mm | |
| 16 | – | – | 10,6 | 2,7 | – | – |
| 20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
| 25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
| 32 | 26,0 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 |
| 40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
| 50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
| 63 | 51,4 | 5,8 | 42,0 | 10,5 | 42,0 | 5,8 |
| 75 | 61,2 | 6,9 | 50,0 | 12,5 | 50,0 | 6,9 |
| 90 | 73,6 | 8,2 | 60,0 | 15,0 | – | – |
| 110 | 90,0 | 10,0 | 73,2 | 18,4 | – | – |
Vezměte prosím na vědomí, že tloušťka stěny ve třetím sloupci – PN25 – je menší než v předchozích, ačkoli jsou trubky navrženy pro vyšší tlak. Není to chyba. Jen jsou trubky pouze vyztužené. A v předchozích dvou kategoriích je uvedena tloušťka stěny a průměry polypropylenových trubek bez výztužné vrstvy.
Šoupátko je jedním z typů uzavíracích ventilů, které blokují, řídí nebo regulují tok uvnitř potrubí a částečně nebo úplně brání pohybu v závislosti na typu zařízení a úkolů, kterým čelí; v tomto případě se blokovací prvek pohybuje v rovině kolmé k proudění. Podle použitého materiálu (celého nebo jen těla) se ventily dělí do pěti typů: 1. Litina; 2. ocel (jejich podtypem jsou nerezové ventily); 3. hliník; 4. Bronz; 5. Titan.
Druhy průměrů a jejich rozdíly
- Jmenovitý průměr (označované jako „DN“, synonyma – jmenovitý průměr, jmenovitý průměr) je hodnota v mm používaná k charakterizaci potrubí a tvarovek. Má blízko k vnitřnímu Du. připojené potrubí, se shoduje s nejbližší hodnotou z tabulky doporučené GOST
- Skutečné vnitřní DN (mm) – závisí na tloušťce stěny a průtokové ploše uzavíracích ventilů. Často se jmenovitý průměr (podmíněný průměr, jmenovitý průměr) a skutečný vnitřní průměr neshodují.
rýže. 1 GOST 28338-89 Doporučené hodnoty jmenovitého průměru
Jak určit průměr ventilu, když ho znáte na potrubí?
Rozměry trubek VGP jsou označeny vnitřními DN a všechny ostatní – vnějšími. Použité jednotky měření jsou milimetry a palce. Ten lze převést na mm na základě skutečnosti, že 1 palec se rovná 2.54 mm. Palce označují palcový nebo potrubní systém a milimetry označují metrický systém.

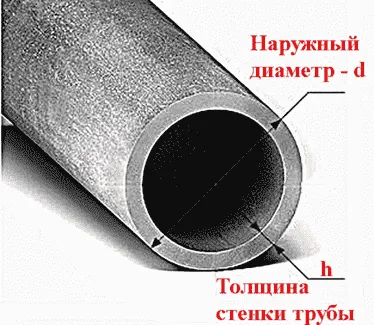

rýže. 2 Vnější průměr trubky a tloušťka stěny
Označení průměru trubky se skládá ze dvou čísel – vnější průměr a tloušťka stěny. Vnitřní průměr trubkových výrobků se nebere v úvahu kvůli rozdílným tloušťkám stěn. To znamená, že potrubí se stejným vnějším průměrem může mít jiný vnitřní průměr. Například trubka 57×3,5 nebo 57×4. První trubka má tloušťku stěny 3,5 mm, což znamená, že vnitřní průměr je 50 mm (57-3,5 * 2), druhá trubka má tloušťku stěny 4 mm, což znamená, že vnitřní průměr je 49 mm (57-4 *2). Někdy to může ztížit volbu jmenovitého průměru uzavíracích ventilů. V tomto případě se musíte řídit GOST 28338-89 a vybrat nejbližší hodnotu podle tabulky 1. V našem příkladu to vyžaduje armatury s jmenovitým DN 50 mm.
Pokud existuje ventil a potřebujete změřit jeho průměr, musíte pomocí měřicího nástroje (kalibr, metr atd.) změřit vnitřek spojovací trubky a vybrat nejbližší podle tabulky 1 GOST 28338 -89. Toto bude váš jmenovitý průměr.
GOST regulující připojovací rozměry.
Rozměry potrubních armatur jsou regulovány GOST 28338-89 (o jmenovitých průměrech), 4.114-84 (o nomenklatuře hlavních ukazatelů), R52720-2007 (o podmínkách a definicích).
Obvykle jsou všechny průměry ventilů rozděleny do dvou skupin:
- Malé – do 500 mm
- Velké – od 500 mm
Ventily velkého průměru se používají při stavbě hlavních potrubí pro přepravu ropy, plynu, komunálních odpadních vod a vody. Kromě toho se takové ventily používají ve velkovýrobě chemického průmyslu.
Šoupátka malých průměrů se používají ve veřejných službách, výstavbě domovních vodárenských a sanitárních systémů a v malém a středním chemickém průmyslu.
Doplňující informace: průměr ventilu je jednou z vlastností odolnost vůči teplotám (jak atmosféře, tak přepravované látce) a neméně důležité jsou i agresivní chemikálie.
Jak měřit průměr, jaké nástroje použít?
K měření vnějších a vnitřních průměrů trubek se používají dva nástroje: posuvné měřítko a konstrukční páska. První z těchto nástrojů se používá pro velikosti menší než 150 mm, druhý – více než 150 mm. Méně výhodnou alternativou posuvného měřítka je mikrometr. Oba přístroje se používají pro měření v souladu s GOST 166 a 6507.

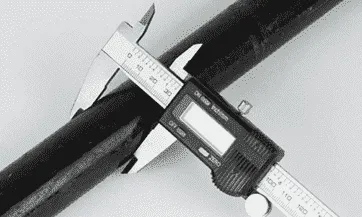

rýže. 3 Měření vnějšího průměru digitálním posuvným měřítkem
Posuvné měřítko je pohodlnější, protože umožňuje rychle zjistit nejen vnější, ale i vnitřní průměr trubky. To se provádí měřením nejprve s vnějším roztažením čelistí a poté s vnitřním. Pokud má třmen pouze vnitřní otvor, pak se měří vnější průměr a tloušťka stěny. Dále se dříve získaná tloušťka stěny odečte od vnějšího průměru a tak se určí vnitřní průměr.
Tip: Potřebná měření můžete rychle provést pomocí digitálního posuvného měřítka vybaveného obrazovkou z tekutých krystalů, která automaticky vypočítává hodnoty.

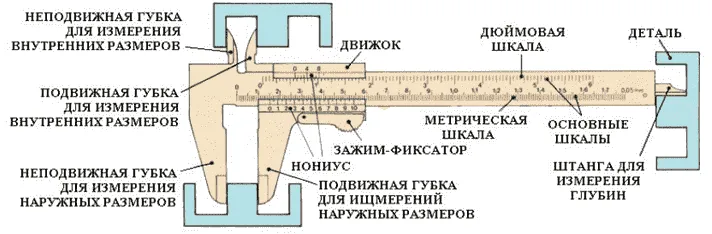

rýže. 4 Návrh a měřící stupnice posuvného měřítka
Přesnost měření pomocí posuvného měřítka je 0.05 mm, ale při použití stavební pásky nebude přesnost vyšší než 1 mm. Svinovací metr se používá k pokrytí vnější strany potrubí a měření obvodu s maximální přesností. Výsledná hodnota v mm se musí vydělit 3.14 (pi). Tím určíte vnější průměr.
Chcete-li zjistit vnitřní průměr, odečtěte tloušťku stěny od vnějšího průměru. Ten lze nalézt pomocí pravítka nebo ve specifikaci potrubí (pokud je k dispozici). Přesná tloušťka stěny se získá pomocí mikrometru.
Rada: Před zahájením pracovních měření s přístroji se doporučuje provést vizuální kontrolu, zda nejsou poškozeny.

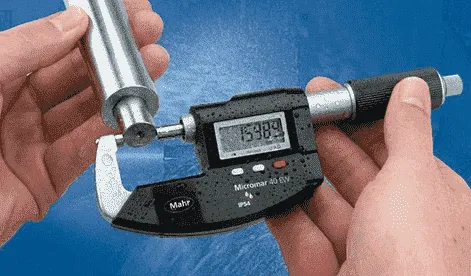

rýže. 5 Měření průměru pomocí mikrometru
